Komutator za električna orodja: majhna komponenta za zanesljivo zmogljivostjo motorja

Ko ljudje uporabljajo električna orodja, kot so električni vrtalniki, kotni brusilniki, žage in polirni stroji, se običajno osredotočajo na moč motorja, hitrost in vzdržljivost. Vendar ima v mnogih brušenih električnih motorjih majhna komponenta ključno vlogo pri pretvarjanju električne energije v mehansko gibanje –Komutator za električna orodja. Čeprav je komutator le majhen del sklopa motorja, njegova zasnova neposredno vpliva na učinkovitost motorja, stabilnost delovanja, raven hrupa in življenjsko dobo. V panogah, ki zahtevajo visokohitrostno vrtljivo opremo, proizvodnja komutatorjev vključuje natančen inženiring, izbiro materiala in strog nadzor kakovosti.

Kaj je komutator za električna orodja?

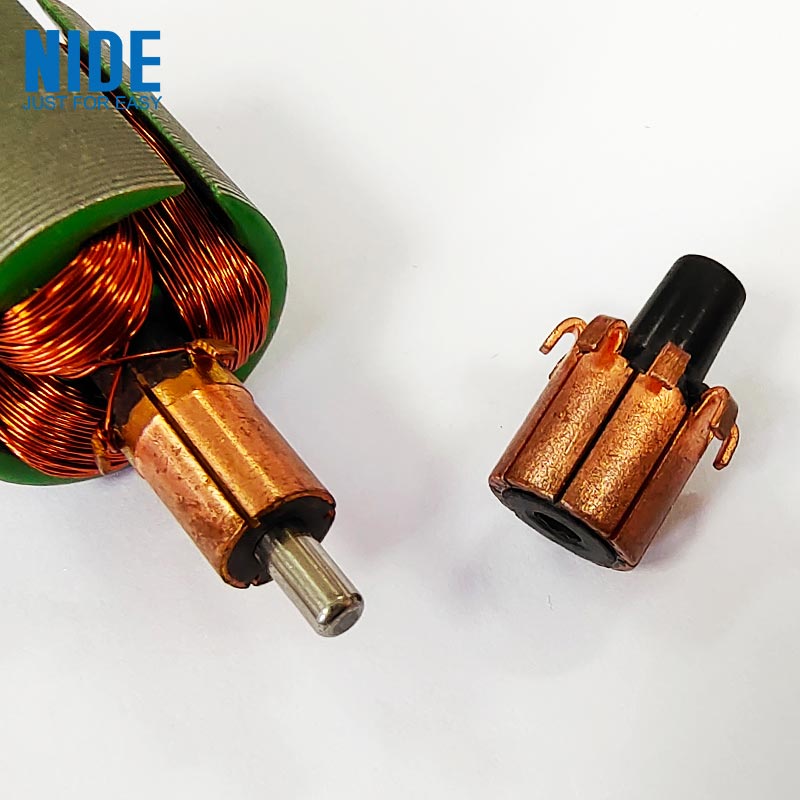

A Komutator za električna orodjaje vrtljiva električna preklopna komponenta, ki se uporablja v brušenih enosmernih motorjih in univerzalnih motorjih. Njegova glavna funkcija je nadzor smeri toka, ki teče skozi navitja motorja, kar omogoča, da se rotor motorja še naprej vrti. Tipičen komutator je sestavljen iz:

Komponenta	funkcija
Bakreni segmenti	Vodite električni tok med ščetkami in navitji rotorja
Izolacijski material	Električno ločuje posamezne bakrene segmente
Jedrna struktura	Zagotavlja mehansko podporo za vrtljivo delovanje
Priključni terminali	Povezuje komutator z navitji motorja

Med delovanjem se ogljikove ščetke dotaknejo vrtljive površine komutatorja za prenos električne energije na motor.

Zakaj je komutator pomemben pri motorjih električnih orodij?

Motor električnega orodja deluje v zahtevnih pogojih: Visoka hitrost vrtenja Pogosto zaganjanje in ustavljanje Močne mehanske obremenitve Neprekinjeno vibriranje V teh pogojih mora komutator vzdrževati stabilen električni stik. Dobro zasnovan komutator pomaga izboljšati: Motorna učinkovitost Stabilnost vrtenja Električna prevodnost Življenjska doba orodja Če se površina komutatorja obrabi neenakomerno, lahko povzroči težave, kot so: Povečano iskrenje Zmanjšana moč motorja Prekomerno nastajanje toplote Skrajšana življenjska doba ščetke

Skrivnost industrije: Kakovost površine komutatorja je pomembnejša od njegovega videza

Komutator je morda videti kot preprosta bakrena komponenta, vendar je stanje njegove površine izjemno pomembno. Proizvajalci motorjev so zelo pozorni na: Natančnost segmenta Hrapavost površine Natančnost okroglosti Izolacijski razmik Celo majhne proizvodne razlike lahko vplivajo na: Stabilnost stika z ogljikovimi ščetkami Električni upor Proizvodnja toplote Pri hitrih električnih orodjih lahko majhno neravnovesje v vrteči se komponenti povzroči vibracije in zmanjša zmogljivost motorja.

Materiali, uporabljeni v komutatorjih električnih orodij

Kombinacija materiala komutatorja določa njegovo električno in mehansko delovanje.

Bakreni segmenti

Baker se pogosto uporablja zaradi: Visoka električna prevodnost Dobra toplotna zmogljivost Primerne mehanske lastnosti

Izolacijski materiali

Izolacija med bakrenimi segmenti preprečuje kratke stike. Pogosti materiali vključujejo: Mica Visokotemperaturne izolacijske spojine

Posebni legirani materiali

Nekatere aplikacije uporabljajo bakrove zlitine za izboljšanje: Odpornost proti obrabi Mehanska trdnost Zmogljivost visoke hitrosti

Proizvodni proces za komutatorjem električnega orodja

Izdelava zanesljivega komutatorja zahteva več natančnih postopkov.

Oblikovanje bakrenega segmenta

Bakreni kosi so oblikovani v natančne segmente v skladu z zahtevami zasnove motorja.

Oblikovanje in montaža

Bakreni segmenti so pritrjeni z izolacijskimi materiali, da ustvarijo popolno vrtljivo strukturo.

Strojna in površinska obdelava

Površina komutatorja je natančno obdelana, da se zagotovi: Pravilen premer Gladka kontaktna površina Stabilno vrtenje

Testiranje

Pregledi kakovosti lahko vključujejo: Merjenje dimenzij Preskušanje električne prevodnosti Testiranje izolacije Testiranje dinamičnega ravnotežja

Tehnologija komutatorja proti brezkrtačnim motorjem

Z razvojem tehnologije brezkrtačnih motorjev so nekatera sodobna električna orodja nadomestila tradicionalne krtačne motorje. Razlike vključujejo:

Funkcija	Brušen motor s komutatorjem	Brezkrtačni motor
Struktura	Uporablja krtače in komutator	Uporablja elektronski nadzorni sistem
Vzdrževanje	Sčasoma je potrebna zamenjava ščetke	Na splošno manjša mehanska obraba
Stroški	Bolj ekonomičen dizajn	Višje tehnološke zahteve
Aplikacija	Pogost v številnih tradicionalnih električnih orodjih	Vse pogosteje se uporablja v naprednih orodjih

Kljub rasti brezkrtačnih motorjev se komutatorski motorji še vedno pogosto uporabljajo zaradi svoje zrele tehnologije, stroškovnih prednosti in zanesljivega delovanja.

Pogoste uporabe komutatorjev v električnih orodjih

Komutatorji se pogosto uporabljajo v motorjih za:

Električni vrtalniki

Zagotavlja stabilno vrtenje za vrtanje in pritrjevanje.

Kotni brusilniki

Podpira visoko hitrost vrtenja v zahtevnih delovnih pogojih.

Električne žage

Ohranite delovanje motorja med rezalnimi obremenitvami.

Brusilniki in orodja za poliranje

Zagotovite dosleden nadzor hitrosti za površinsko obdelavo.

Skriti izziv: upravljanje toplote in obrabe

Eden največjih izzivov pri oblikovanju komutatorja je nadzor razmerja med električno zmogljivostjo in mehansko obrabo. Med delovanjem: Krtače ustvarjajo trenje Električni tok ustvarja toploto Vrtenje ustvarja mehansko obremenitev Dobra zasnova komutatorja mora uravnotežiti: Prevodnost Odpornost proti obrabi Temperaturna stabilnost Zanesljivost stikov Zato sta izbira materiala in natančnost izdelave bistvenega pomena.

Prihodnji trendi komutatorjev električnih orodij

Izboljšana materialna tehnologija

Prihodnji razvoj se lahko osredotoči na: Boljši materiali, odporni proti obrabi Izboljšana zmogljivost bakrove zlitine Daljša življenjska doba

Večja natančnost proizvodnje

Napredna proizvodna oprema bo izboljšala: Dimenzijska natančnost Površinska konsistenca Motorna učinkovitost

Razvoj hibridnega motorja

Čeprav brezkrtačni motorji rastejo, lahko izboljšane tehnologije krtačnih motorjev še naprej služijo stroškovno občutljivim in industrijskim aplikacijam.

Zaključek: majhna komponenta, ki podpira zmogljiva orodja

Komutator za električna orodja je lahko skrit znotraj motorja, vendar je njegova vloga bistvena za pretvorbo električne energije in stabilno delovanje. S pomočjo natančne izdelave, naprednih materialov in nenehnih izboljšav komutatorji še naprej podpirajo zanesljivo delovanje vrtalnih strojev, brusilnikov, žag in mnogih drugih električnih orodij. Ta majhna vrtljiva komponenta prikazuje, kako lahko tudi najmanjši deli močno vplivajo na delovanje industrijske opreme.
