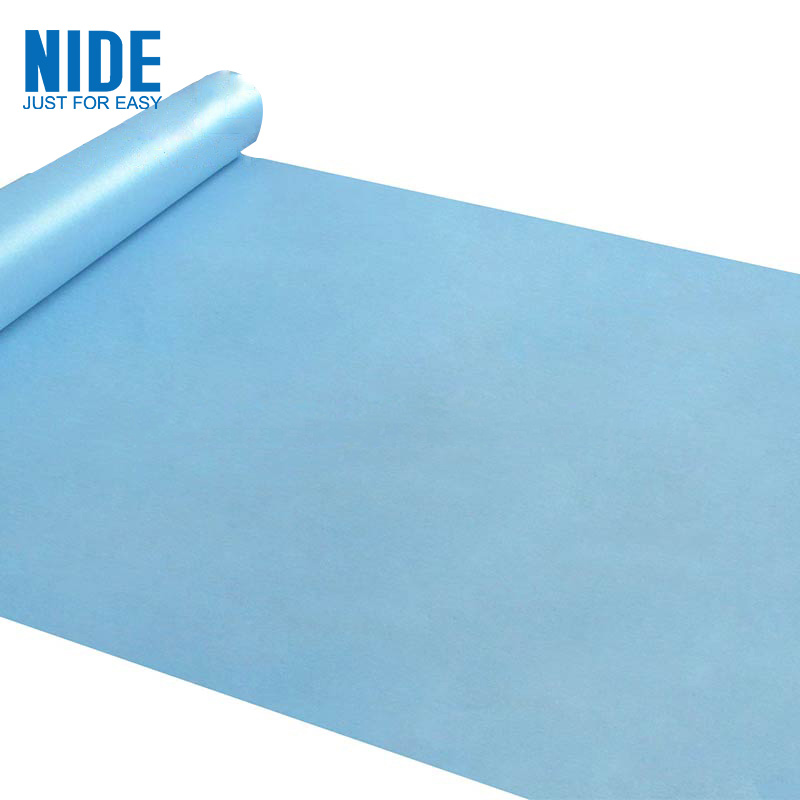

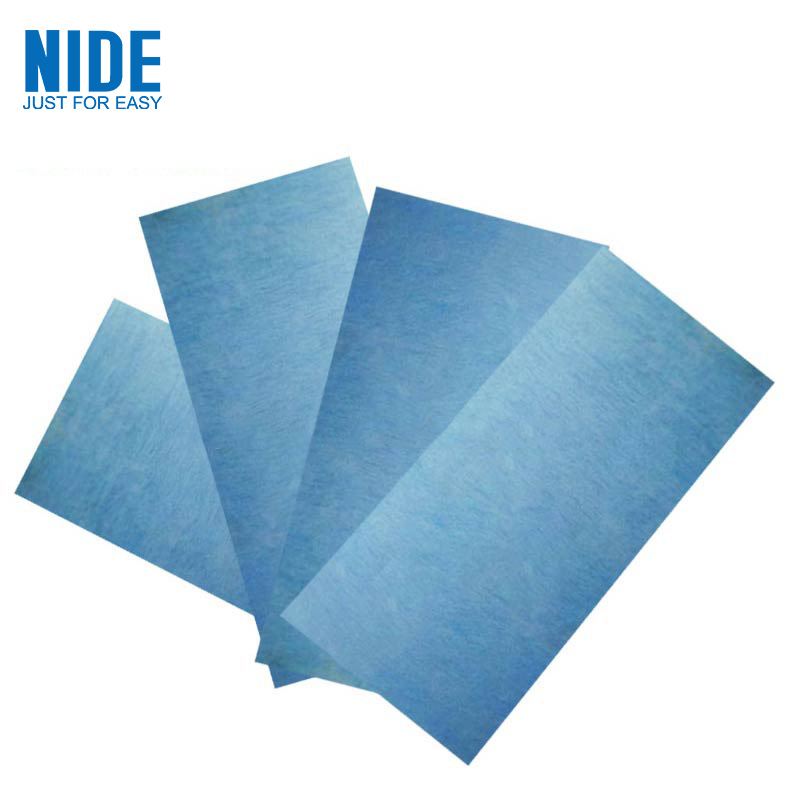

6641 F razreda DMD Izolacijski material za elektromotorje iz papirja je trislojni kompozitni material, izdelan iz ene plasti poliestrske folije in dveh netkanih električnih poliestrskih vlaken ter zlepljen s smolo razreda F. Z dobrimi mehanskimi in električnimi lastnostmi ima poliestrska netkana tkanina dobro adsorpcijsko sposobnost in lahko absorbira smolo med impregnacijo.
Lastnosti |
enota |
Parameter |
||||||||||
Debelina izolacijskega papirja |
MM |
0.13 |
0.15 |
0.18 |
0.20 |
0.23 |
0.25 |
0.30 |
0.35 |
0.40 |
0.45 |
0.50 |
Odstopanje debeline |
MM |
±0,02 |
±0,02 |
±0,02 |
±0,02 |
±0,02 |
±0,03 |
±0,03 |
±0,04 |
±0,04 |
±0,05 |
±0,05 |
Gramaža in odstopanje |
GSM |
130±13 |
152±15 |
187±19 |
205±21 |
240±24 |
275±27 |
322±32 |
375±38 |
466±47 |
536±54 |
606±61 |
Debelina filma |
MM |
0.036 |
0.050 |
0.075 |
0.075 |
0.100 |
0.125 |
0.150 |
0.188 |
0.250 |
0.300 |
0.350 |
Prekinitvena napetost |
KV |
≥5 |
≥6 |
≥7 |
≥7 |
≥9 |
≥10 |
≥12 |
≥15 |
≥18 |
≥20 |
≥22 |
Natezna trdnost (MD |
N/CM |
≥60 |
≥90 |
≥110 |
≥120 |
≥140 |
≥170 |
≥ 200 |
≥ 270 |
≥340 |
≥360 |
≥390 |
Natezna trdnost (TD) |
N/CM |
≥40 |
≥80 |
≥100 |
≥105 |
≥120 |
≥150 |
≥180 |
≥ 200 |
≥ 280 |
≥300 |
≥320 |
Izolacijski papir DMD razreda 6641 F se pogosto uporablja pri izolaciji izolacijskih rež motorjev, faznih in podložnih izolacijah motorjev ¼Œ medslojne izolacije v transformatorju. Široko se uporablja tudi v avtomatskem stroju za vstavljanje tuljav za vstavljanje klina.
6641 F razreda DMD izolacijski papir za izolacijo motorja
Bolje bi bilo, če bi nam stranka lahko poslala podrobno risbo, vključno s spodnjimi informacijami.
1. Vrsta izolacijskega materiala: izolacijski papir, klin (vključno z DMD, DM, poliestrsko folijo, PMP, PET, rdeča vulkanizirana vlakna)
2. Dimenzija izolacijskega materiala: širina, debelina, toleranca.
3. Toplotni razred izolacijskega materiala: razred F, razred E, razred B, razred H
4. Uporaba izolacijskih materialov
5. Zahtevana količina: običajno njegova teža
6. Druge tehnične zahteve.
