Kaj preprečuje uhajanje toka skozi navitja motorja?

Znotraj vsakega elektromotorja bakrena navitja prenašajo tok. Nahajajo se v jeklenih režah. Jeklo prevaja elektriko. Baker prevaja elektriko. Če se dotaknejo, tok uhaja. Motorne kratke hlače. Zmogljivost pade. Sčasoma motor odpove.

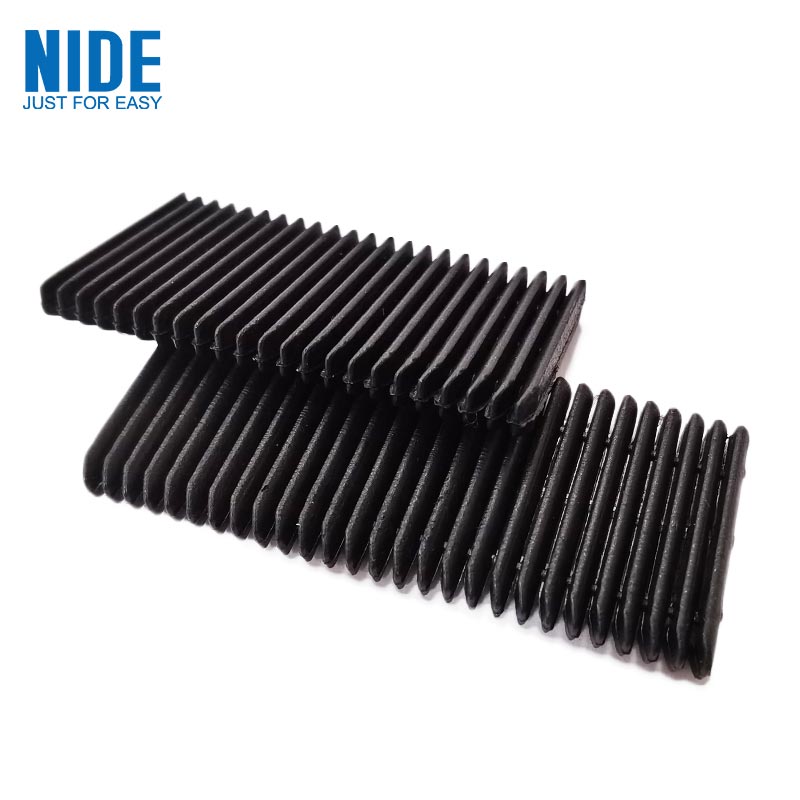

Edina stvar, ki stoji med bakrom in jeklom, je tanek list materiala, imenovanelektrični izolacijski papir.

Ne izgleda veliko. Delček milimetra debel. Narežemo na natančne oblike. Potisnil v režo, preden so šla navitja. Toda brez tega motor ne deluje.

Kaj izolacijski papir dejansko počne

Jedro statorja je izdelano iz naloženih jeklenih lamel. Reže so preluknjane vanje. Inženir v vsako režo vstavi kos izolacijskega papirja, prepognjenega, da obloži stene. Nato gredo navitja. Nato zagozda zapre odprtino.

Papir ima tri naloge. Prvič, električna izolacija - preprečite, da bi tok preskočil z bakra na jeklo. Drugič, mehanska zaščita - ublažite navitja proti trdim robom jeklenih lamel. Tretjič, toplotno upravljanje - nekateri razredi pomagajo odvajati toploto stran od navitij.

Če papir odpove pri katerem koli od teh, odpove motor.

Materialne družine

Ni vsak izolacijski papir enak. Različni motorji potrebujejo različne materiale. Izbira je odvisna od temperature, napetosti, mehanske obremenitve in cene.

Spodnja tabela prikazuje najpogostejše vrste, ki se danes uporabljajo v proizvodnji motorjev.

DMD je delovni konj. Zajema večino standardnih motorjev po razumni ceni. NMN doda mehansko žilavost. NHN doda toplotno odpornost. Aramidni papir doda oboje in vrhunsko dielektrično trdnost. Poliimidna folija je za ozke prostore.

Razumevanje temperaturnih razredov

Vsak izolacijski material ima temperaturno oceno. To ni trženje. To je preverjena meja.

Izbira napačnega razreda je pogosta napaka. Če motor neprekinjeno deluje pri 140 °C, razred B (130 °C) ne bo uspel. Razred F (155 °C) je najmanjša varna izbira.

Vendar upoštevajte: temperaturna ocena velja za neprekinjeno delovanje. Najvišje temperature so lahko višje. Dobri inženirji dodajo maržo. Motor, ki neprekinjeno deluje pri 140 °C, mora imeti izolacijo razreda H, ne samo razreda F.

Ključni parametri: kaj specifikacijski list dejansko pomeni

kdajocenjevanje izolacijskega papirja, je pomembnih več tehničnih parametrov. Tukaj je, kaj pomenijo.

Debelina.Merjeno v milimetrih. Običajno območje je od 0,15 mm do 0,40 mm za obloge rež. Debelejši papir zagotavlja večjo dielektrično trdnost in boljšo mehansko zaščito. Tanjši papir pusti več prostora za baker, kar poveča gostoto moči motorja. Kompromis je inženirska presoja.

Dielektrična trdnost.Merjeno v kilovoltih na milimeter. To vam pove, koliko napetosti lahko papir blokira, preden se pokvari. Tipična vrednost za DMD je 5-8 kV za 0,2 mm list. Višja je boljša, vendar je dejanska zahteva odvisna od napetosti motorja. Za motor 400 V EV zadostuje 3-5 kV. Za sisteme 800 V je 6-8 kV varnejši.

Natezna trdnost.Merjeno v Newtonih na 15 mm širine. To vam pove, koliko vlečne sile lahko prenese papir, preden se strga. Pomembno, ker se papir zgiba in vstavlja strojno. Šibak papir se med sestavljanjem strga. Sledi izpad.

Raztezek ob prelomu.Odstotek raztezanja pred trganjem. Papir, ki se raztegne za 10-15 %, je pri zgibanju bolj prizanesljiv. Krhki papir poči na ostrih vogalih.

Odpornost na trganje robov.Merjeno v Newtonih. Papir se zloži. Gube ustvarjajo stresne točke. Če je odpornost na trganje robov nizka, se papir med vstavljanjem razcepi na liniji pregiba.

Dober dobavitelj te številke navede na potrdilu o materialu. Slab dobavitelj pravi, da "ustreza industrijskim standardom", ne da bi navedel dejanske testne vrednosti.

Zakaj so EV motorji drugačni

Motorji za električna vozila so spremenili trg izolacijskega papirja. Zahteve so strožje.

Višje temperature.EV motorji delujejo bolj vroče kot industrijski motorji. Tekočinsko hlajenje pomaga, vendar vroče točke še vedno dosegajo 160-180 °C. Materiali razreda H (180°C) so standardni. Nekateri proizvajalci prehajajo na razred C (220 °C) za zasnove naslednje generacije.

Višje napetosti.Zgodnji EV motorji so delovali pri 300-400 V. Novejši sistemi delujejo na 800V. Prihodnji sistemi bodo delovali pri 1200 V ali več. Zahteve glede dielektrične trdnosti so se podvojile. Papir, ki je deloval pri 400 V, morda ni varen za 800 V.

Izpostavljenost olju.Veliko električnih motorjev uporablja olje za hlajenje in mazanje. Izolacijski papir je v tem olju. Nekateri materiali v olju nabreknejo ali se razgradijo. Papirji na osnovi poliimida se dobro obnesejo. Papirji na osnovi poliestra imajo lahko omejitve. Zahtevajte podatke o preskusu združljivosti olja.

Avtomatizacija.Proizvodne linije EV motorjev delujejo z visoko hitrostjo. Papir se samodejno podaja iz zvitkov, reže, zgiba in vstavlja. Doslednost materiala je pomembna. Sprememba debeline ±0,01 mm lahko zagozdi avtomatski vstavljalec.

Tri resnične težave, ki se dogajajo na proizvodnih linijah

Teoretične lastnosti materiala so ena stvar. Kaj gre dejansko narobe v tovarni, je nekaj drugega.

Prva težava: papir se med zgibanjem strga.Stroj prepogne papir v obliko U, da poravna režo. Če ima papir nizko odpornost na trganje robov, se razcepi na liniji pregiba. Vrsta se ustavi. Operater odstrani zastoj. Proizvodnja se nadaljuje. To se zgodi več desetkrat na izmeno s slabim materialom.

Drugi problem: dimenzije papirja se spreminjajo z vlago.Aramidni papir absorbira vlago iz zraka. Pri visoki vlažnosti se razširi. Pri nizki vlažnosti se skrči. Stroj je kalibriran za eno velikost. Ko papir spremeni velikost, se spremeni prepognjena oblika. Vložek ne uspe. Dobri dobavitelji pošiljajo papir v embalaži, odporni na vlago. Dobre tovarne ga hranijo v prostorih z nadzorovano klimo.

Tretji problem: kontaminacija z lepilom.Nekateri izolacijski papirji imajo na eni strani toplotno aktivirano lepilno plast. Po vstavitvi toplota papir poveže s stenami reže. Če lepilo med shranjevanjem ali prenosom izteče, se prilepi na vodila stroja. Nabira se prah. Odmiki poravnave. Rešitev je čista proizvodnja in pravilna sprostitvena obloga.

Kako pravilno določiti izolacijski papir

Tukaj je dejanski primer specifikacije pogonskega pogona EV motorja.

Pošljite to trem dobaviteljem. Primerjajte poročila o preskusih, ki jih ponujajo. Vprašajte o variacijah - serija za serijo, zvitek za zvitek. Dobavitelju, ki odgovori s podatki, velja zaupati.

Šest vprašanj, ki si jih zastavljajo kupci

Ali lahko uporabim isti izolacijski papir za vse svoje motorje?
Ponavadi ne. Različni motorji delujejo pri različnih temperaturah in napetostih. Standardizacija na enem materialu poenostavi inventar, vendar vas prisili k uporabi materiala višje kakovosti, kot je potrebno za nekatere motorje, kar poveča stroške. Ali pa uporabite material nižje kakovosti in tvegate napako. Bolje je kvalificirati dva ali tri materiale in jih uskladiti z aplikacijami.

Kakšna je razlika med NMN in NHN?
Srednji sloj. NMN uporablja poliestrski film. NHN uporablja poliimidno folijo. Poliimid je odporen na višje temperature. Za motorje, ki delujejo pod 155 °C, je NMN v redu. Za 155-180 °C izberite NHN. Razlika v stroških je skromna.

Ali debelejši papir vedno pomeni boljšo izolacijo?
Ne vedno. Dielektrična trdnost se poveča z debelino, mehansko prileganje pa postane težje. Debel papir zavzame prostor v reži. Ta prostor bi lahko vseboval več bakra. Oblikovalci motorjev so zamenjali debelino izolacije z bakrenim polnilom. Tanjši papir omogoča več bakra, večjo moč, vendar zahteva boljši nadzor procesa.

Kakšen je rok trajanja izolacijskega papirja?
Odvisno od pogojev skladiščenja. V originalni embalaži, klimatsko nadzorovan, aramidni papir zdrži leta. Materiali na osnovi poliestra se lahko hitreje razgradijo. Glavna tveganja so vpijanje vlage in staranje lepila. Če je bil papir shranjen več kot dve leti, pred uporabo preizkusite vzorec.

Kako vem, ali je dokument dobavitelja skladen?
Zahtevajte Cpk podatke o debelini. Cpk 1,33 ali višji pomeni, da je proces zmožen. Zahtevajte tudi poročila o preskusih od serije do serije. Če jih dobavitelj ne more proizvesti, ne nadzoruje svojega procesa.

Ali je izolacijski papir mogoče reciklirati?
Večina je duroplasta ali visoko zmogljive termoplaste. Recikliranje je težko. Nekatere aramidne papirje je mogoče ponovno obdelati, vendar postopek ni široko dostopen. Industrija se osredotoča na zmanjševanje odpadkov pri rezanju in vstavljanju, ne pa na recikliranje po potrošniku.

Opomba o združljivosti z zagozdami za reže

Izolacijski papirporavna stene rež. Režni klin zapira odprtino. Delati morajo skupaj.

Zagozda pritisne na papir na odprtini reže. Če je papir premehak, se bo zagozda zarila vanj. Če je papir preveč krhek, bo počil na kontaktni točki klina.

Za motorje EV mnogi inženirji kombinirajo aramidni papir z aramidnimi klini. Ista družina materialov, podobno toplotno raztezanje in mehansko obnašanje. Za general motors je DMD papir z zagozdmi iz steklenih vlaken dokazana kombinacija.

Pri naročilu pri dobavitelju navedite oba artikla skupaj. Dobavitelj lahko nato uskladi materialne sisteme.
