Zakaj je komutator za električna orodja tako pomemben za zmogljivost motorja in življenjsko dobo orodja?

A komutator za električna orodjaje osrednja komponenta brušenih enosmernih motorjev, ki neposredno določa, kako učinkovito se električna energija pretvori v mehansko gibanje. Nadzoruje preklop smeri toka, stabilizira izhodni navor in zagotavlja dosledno vrtenje motorja pod obremenitvijo. V industrijskih in potrošniških električnih orodjih, kot so vrtalni stroji, brusilniki, žage in udarna orodja, ima komutator odločilno vlogo pri stabilnosti delovanja, vzdržljivosti in varnosti. Ta članek zagotavlja globoko tehnično in praktično razumevanje komutatorjev za električna orodja, vključno z načeli delovanja, izbiro materiala, natančnostjo izdelave, faktorji zmogljivosti, metodami odpravljanja težav in industrijskimi aplikacijami. Zasnovan je za inženirje, strokovnjake za nabavo in proizvajalce, ki iščejo zanesljive rešitve motornih komponent.

Kazalo

• 1. Kaj točno je komutator za električna orodja?
• 2. Kako deluje komutator v motorju električnega orodja?
• 3. Kateri materiali se uporabljajo v visokozmogljivih komutatorjih?
• 4. Kako je komutator izdelan z natančnostjo?
• 5. Kateri dejavniki vplivajo na zmogljivost in življenjsko dobo komutatorja?
• 6. Katere težave se pogosto pojavljajo in kako jih je mogoče rešiti?
• 7. Kako izbrati pravi komutator za električna orodja?

1. Kaj točno je komutator za električna orodja?

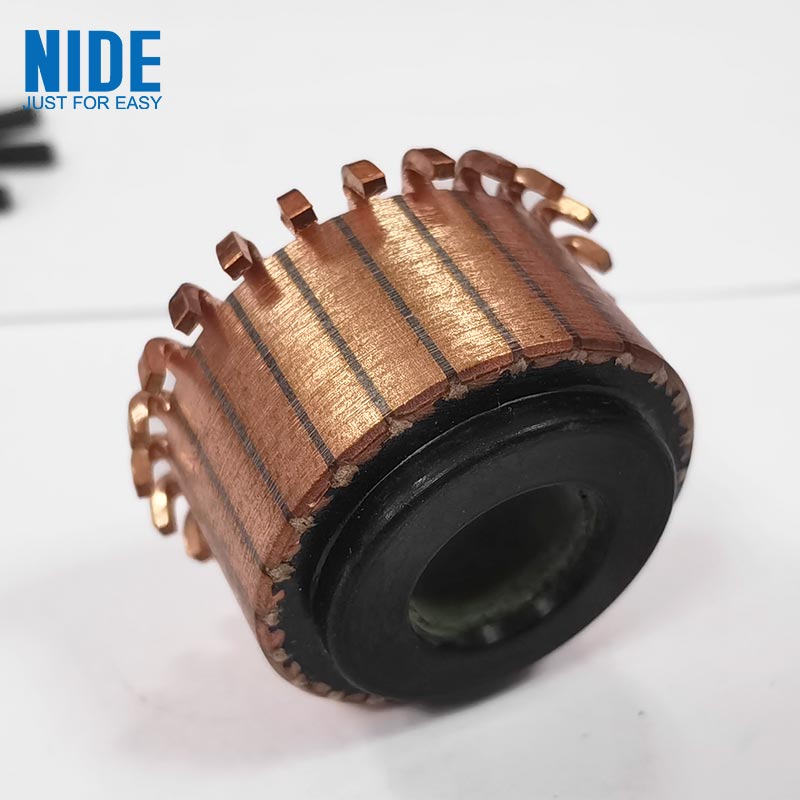

Komutator za električna orodja je mehansko vrtljivo električno stikalo, ki se uporablja v brušenih enosmernih motorjih za periodično obračanje smeri toka v navitjih rotorja. To nadzorovano preklapljanje omogoča neprekinjeno rotacijsko gibanje, ki je nujno za delovanje električnih orodij.

V praktičnih aplikacijah je komutator neposredno odgovoren za zagotavljanje, da orodja, kot so električni vrtalniki, kotni brusilniki, krožne žage in polirniki, ohranjajo stabilen izhodni navor. Brez tega motor ne bi mogel proizvajati neprekinjenega vrtenja, kar bi povzročilo neučinkovita ali nedelujoča orodja.

Ker električna orodja pogosto delujejo pod visokimi obremenitvami, vibracijami in vročino, mora biti komutator izdelan z visoko natančnostjo in vzdržljivostjo, da se zagotovi dosledno delovanje in dolga življenjska doba.

2. Kako deluje komutator v motorju električnega orodja?

Načelo delovanja komutatorja temelji na sinhroniziranem mehanskem vrtenju in električnem preklapljanju. Ko se gred motorja vrti, ogljikove ščetke ohranjajo drsni stik s segmentiranimi bakrenimi palicami na površini komutatorja. Ta kontakt obrne smer toka v navitjih armature v natančnih intervalih.

Ta proces zagotavlja, da magnetne sile znotraj motorja nenehno ustvarjajo navor v isti smeri vrtenja. Brez tega preklopnega mehanizma bi se motor ustavil ali nihal, namesto da bi se gladko vrtel.

• Trenutna preklopna funkcija:Obrne tok v navitjih, da ohrani neprekinjeno vrtenje
• Kontaktni sistem krtač:Prenaša električno energijo med mirujočimi in vrtečimi se deli
• Zatiranje obloka:Zmanjša električno iskrenje med preklapljanjem
• Stabilizacija navora:Zagotavlja nemoten izhod pri različnih obremenitvah

Pri hitrih električnih orodjih se to preklapljanje zgodi tisočkrat na minuto, kar pomeni, da mora biti komutator izjemno odporen na obrabo in vročino.

3. Kateri materiali se uporabljajo v visokozmogljivih komutatorjih?

Izbira materiala je eden najpomembnejših dejavnikov, ki določajo zmogljivost komutatorja. Visokokakovostni komutatorji temeljijo na kombinaciji prevodnih kovin, izolacijskih materialov in strukturnih ojačitev.

Kombinacija bakra in sljude je še posebej kritična, ker uravnoteži prevodnost in izolacijo. Slaba izbira materiala lahko povzroči pregrevanje, iskrenje in prezgodnjo okvaro električnih orodij.

4. Kako je komutator izdelan z natančnostjo?

Postopek izdelave akomutator za električna orodjazahteva visoko natančen inženiring za zagotovitev električne stabilnosti in mehanskega ravnovesja. Tudi mikroskopska odstopanja lahko vplivajo na delovanje.

1. Priprava materiala:Izberemo in pregledamo baker visoke čistosti in industrijske sljude.
2. Oblikovanje segmenta:Baker je vtisnjen in oblikovan v natančne komutatorske segmente.
3. Izolacijski sklop:Listi sljude so vstavljeni med vsak bakreni segment.
4. Visokotlačno oblikovanje:Komponente so stisnjene, da se zagotovi tesna strukturna vez.
5. CNC natančno struženje:Zagotavlja popolno krožno geometrijo in ravnovesje.
6. Površinska obdelava:Poliranje zmanjša trenje in izboljša stik s čopičem.
7. Testiranje in pregled:Izvajajo se električni, toplotni in mehanski preskusi delovanja.

Napredni proizvajalci izvajajo tudi teste dinamičnega uravnoteženja in simulacije visoke hitrosti vrtenja, da zagotovijo zanesljivost v aplikacijah orodij v resničnem svetu.

5. Kateri dejavniki vplivajo na zmogljivost in življenjsko dobo komutatorja?

Na zmogljivost in vzdržljivost komutatorja vpliva več operativnih in konstrukcijskih dejavnikov. Razumevanje teh dejavnikov je bistveno za optimizacijo učinkovitosti motorja.

• Toplotna odpornost:Visoke temperature lahko deformirajo materiale in skrajšajo življenjsko dobo
• Električna prevodnost:Določa energetsko učinkovitost in proizvodnjo toplote
• Mehansko ravnotežje:Vpliva na vibracije, hrup in stopnjo obrabe
• Kakovost stika s čopičem:Neposredno vpliva na iskrenje in stabilnost
• Delovna obremenitev:Stalna preobremenitev pospešuje obrabo

Ustrezna optimizacija zasnove in vzdrževalne prakse lahko bistveno podaljšajo življenjsko dobo komutatorja in izboljšajo splošno učinkovitost električnega orodja.

6. Katere težave se pogosto pojavljajo in kako jih je mogoče rešiti?

Kljub napredni izdelavi se lahko pri komutatorjih še vedno pojavijo težave pri delovanju zaradi obrabe, kontaminacije ali nepravilne uporabe.

• Iskrenje:Vzrok je slab stik s čopičem, prah ali hrapavost površine
• Neenakomerna obraba:Posledica neravnovesja ali neenakomernega pritiska ščetke
• Pregrevanje:Vzrok za preobremenitev ali nezadostno hlajenje
• Razčlenitev izolacije:Zaradi staranja, vlage ali kontaminacije
• Hrup vibracij:Vzrok je mehansko neravnovesje v sistemu rotorja

Rešitve vključujejo preplastitev površine, zamenjavo krtač, prilagoditev obremenitve, čiščenje in v hujših primerih popolno zamenjavo komutatorja.

7. Kako izbrati pravi komutator za električna orodja?

Izbira pravega komutatorja zahteva natančno oceno tehničnih specifikacij, aplikacijskega okolja in standardov kakovosti.

• Preverite čistost bakra za učinkovitost prevodnosti
• Preverite kakovost izolacije sljude glede toplotne odpornosti
• Zagotovite združljivost z zahtevami glede hitrosti in navora motorja
• Ocenite natančnost izdelave in kakovost uravnoteženja
• Potrdite zanesljivost dobavitelja in standarde certificiranja

Industrijski uporabniki bi morali dati prednost dobaviteljem z močnimi inženirskimi zmogljivostmi in doslednimi sistemi nadzora kakovosti.

FAQ (pogosta vprašanja)

Zaključek

Thekomutator za električna orodjaje kritična komponenta, ki določa učinkovitost motorja, stabilnost in vzdržljivost. Visokokakovostna zasnova, natančna izdelava in ustrezno vzdrževanje so bistvenega pomena za zagotavljanje dolgotrajnega delovanja v zahtevnih aplikacijah.
