12P kljuka električni komutator za enosmerni motor

12P kljuka električni komutator za enosmerni motor

Elektromotorni komutator se pogosto uporablja v različnih električnih orodjih, avtomobilih, motornih kolesih, gospodinjskih aparatih in drugih električnih motorjih.

1. Parametri komutatorja:

2. Izbira komutatorja

Ko mora motor zamenjati celoten komutator, je treba zaznati premer zunanjega kroga komutatorja, premer notranje luknje, dolžino bakrenega kosa in število rež ter druge parametre, nato pa izbrati komutator s podobnimi parametri, da so popolnoma enaki, in poskusite izbrati komutator tipa sponke za zamenjavo.

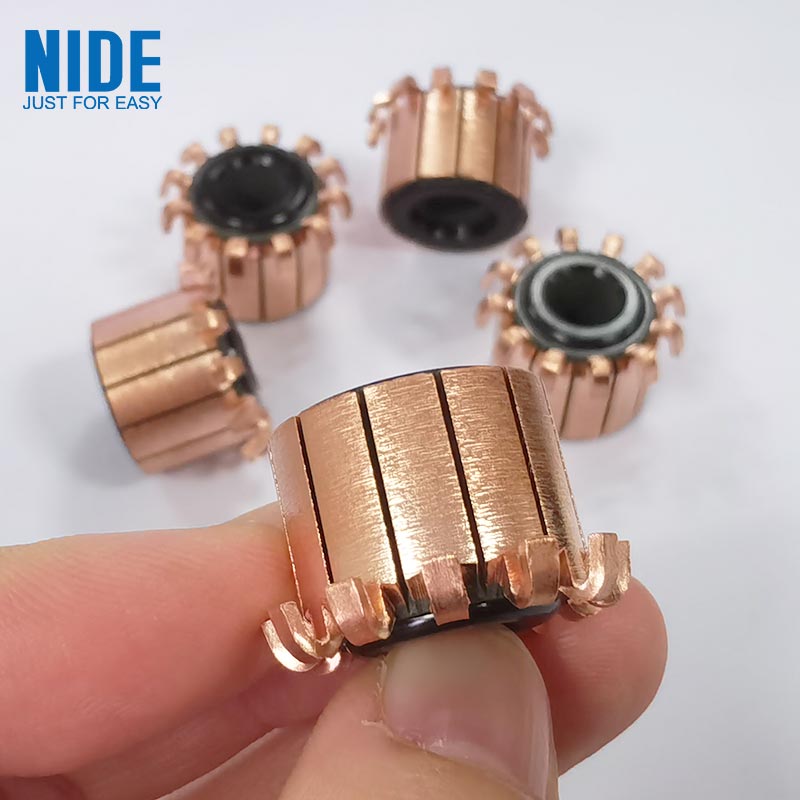

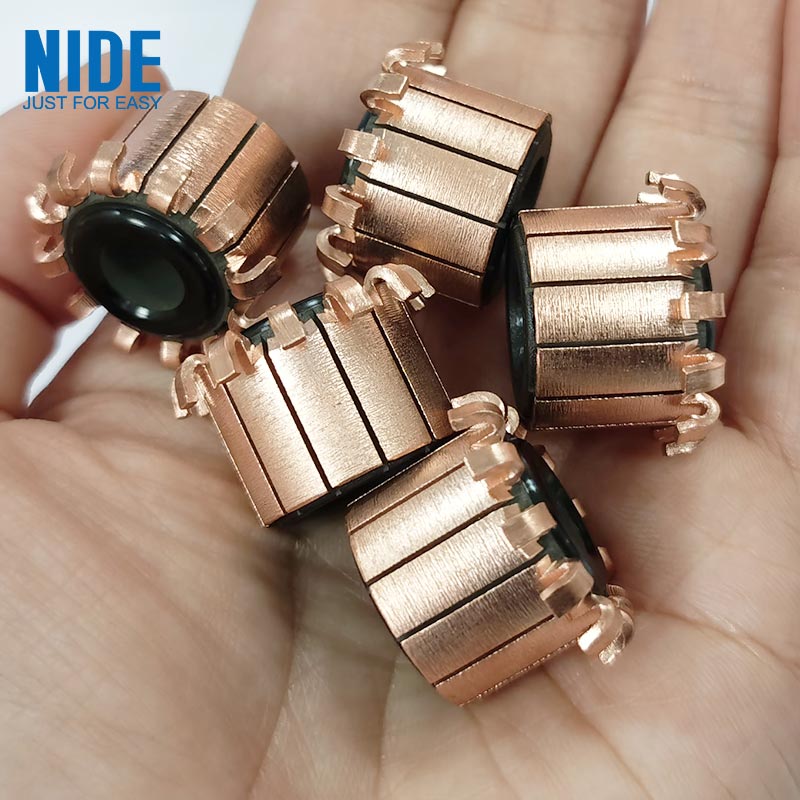

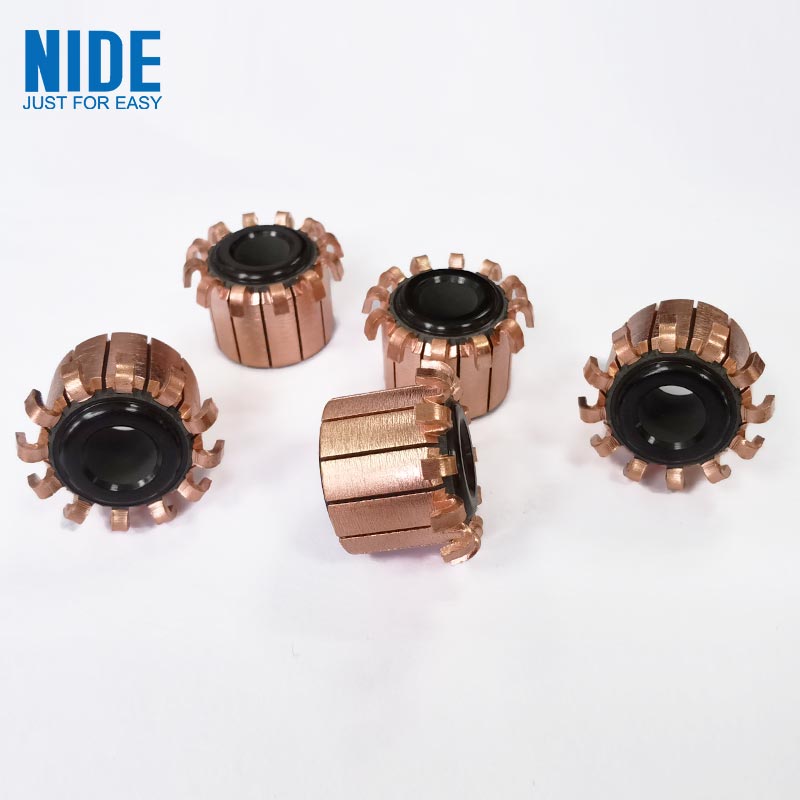

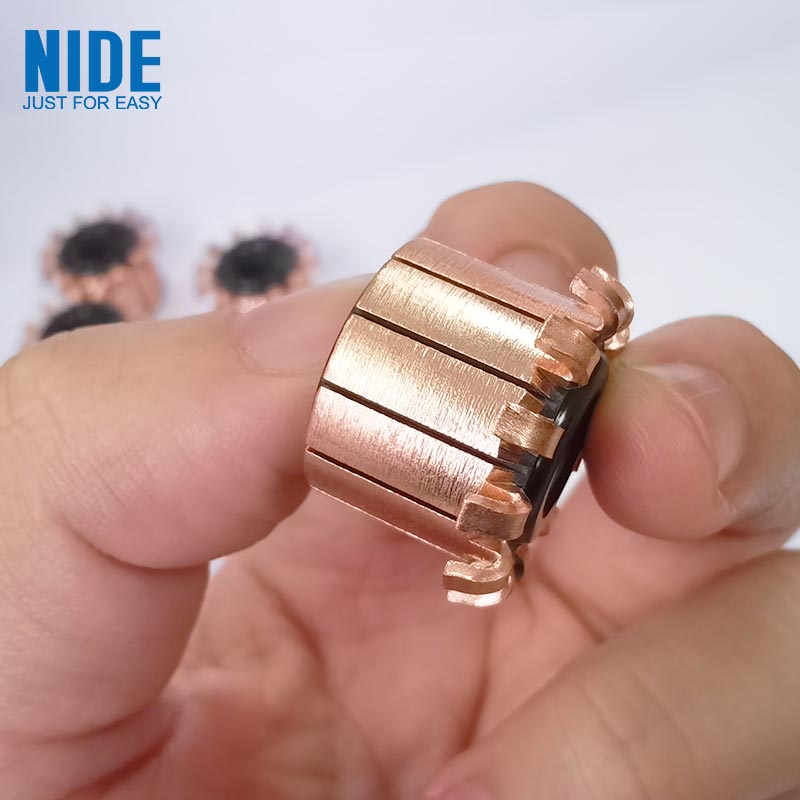

3. Slika komutatorja

4. Zamenjava komutatorja

a. Preizkusite, ali ima navitje armature kratek stik in pojav železa, ki ga je treba pravočasno odpraviti, da ne pustite za seboj težav.

b. Ko je premer notranje luknje komutatorja majhen, ga je mogoče obrniti in povečati na stružnici, da doseže premer notranje luknje, ki ga zahteva električni tečaj; Ko je premer notranje luknje velik, je mogoče strojno obdelati pušo in jo stisniti v jašek.

c. Sponka komutatorja s sponkami je na splošno nekoliko daljša, odvečni del pa se lahko po potrebi odreže, odprtina pa se očisti za varjenje kositra.

d. Odprte reže komutatorja eno za drugo rahlo poravnajte s povezovalnimi žicami armaturnega navitja in nato komutator počasi pritiskajte na vrtišče, dokler položaj komutatorja ne ustreza zahtevam.

e. Izključite poškodovani komutator z vrtljive gredi pod stopnico glave ožičenja ali izdolbite komutator, potem ko zažagate krog okoli kroga z žago za kovino pod stopnico glave ožičenja, nato izvlecite in strgajte glavo povezovalne žice eno za drugo s kleščami za varjenje kositra in nato odstranite preostali komutatorski del.
