Grafitna karbonska krtača za električna orodja je sestavljena iz ogljika, je material, odporen na visoke temperature, njegova tališče pa doseže 3652°C. S to funkcijo, odporno na visoke temperature, je grafit mogoče predelati v visokotemperaturno odporen kemični lonček. Prevodnost grafita je zelo dobra, več kot veliko kovin, stokrat večja od nekovin, zato je izdelan v prevodne dele, kot so kot elektrode in ogljikove ščetke.
Material |
Model |
odpornost |
Nasipna gostota |
Nazivna gostota toka |
Trdota po Rockwellu |
nalaganje |
Grafit in elektrografit |
D104 |
10±40 % |
1,64±10 % |
12 |
100 (-29% ~+10%) |
20 kg |
D172 |
13±40 % |
1,6±10 % |
12 |
103 (-31% ~+9%) |
20 kg |
|
Prednost: dobra mazljivost in trajanje |
||||||
Uporaba D104: primeren za 80-120V DC motor, motor generatorja male vodne turbine in motor turbinskega generatorja |
||||||
Uporaba D172:: primerna za velike motorje vodnih turbinskih generatorjev in turbinskih generatorjev |

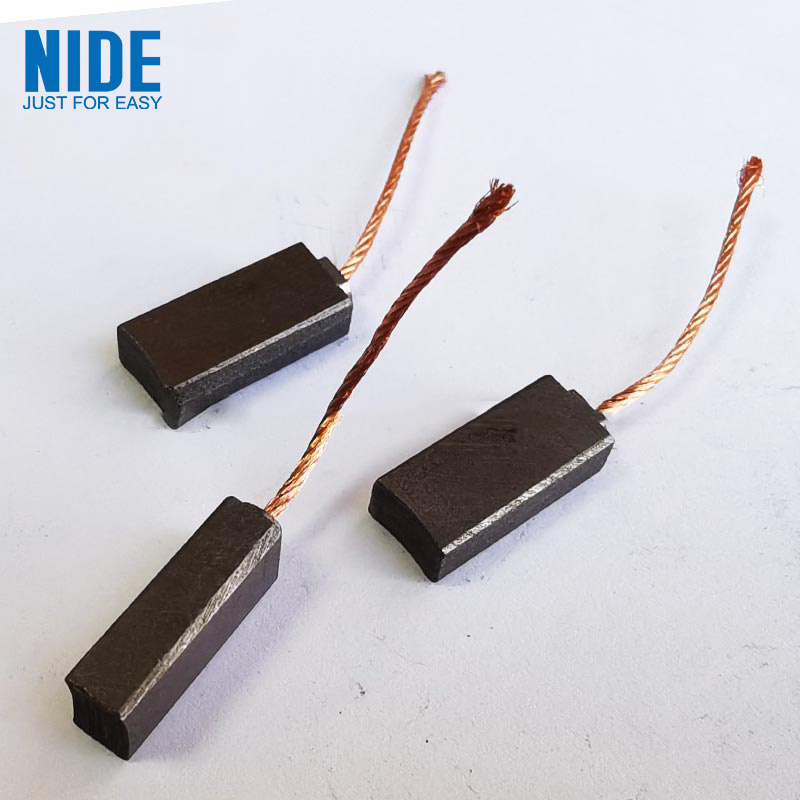

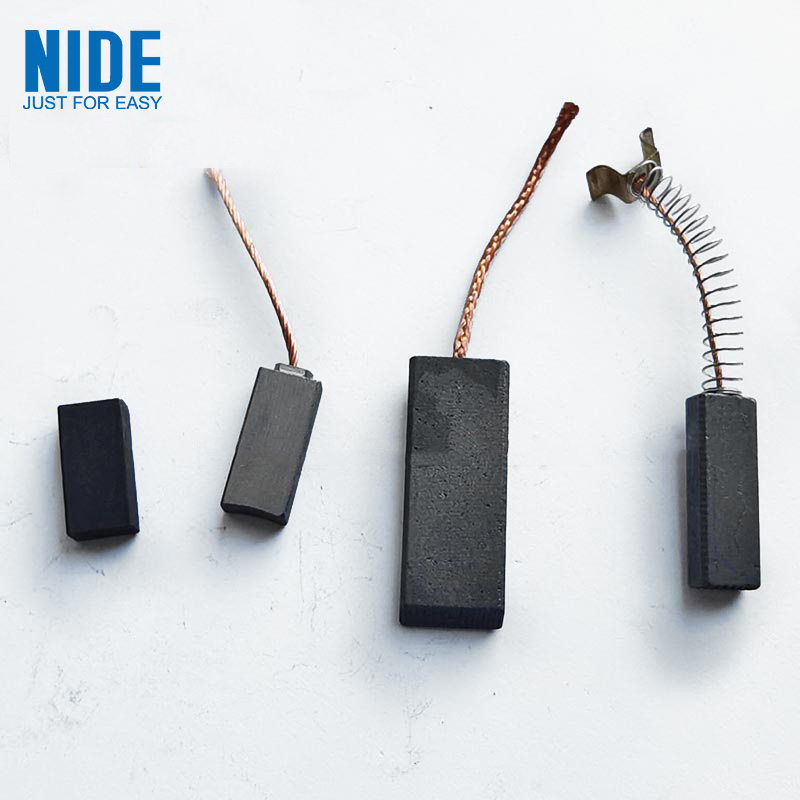

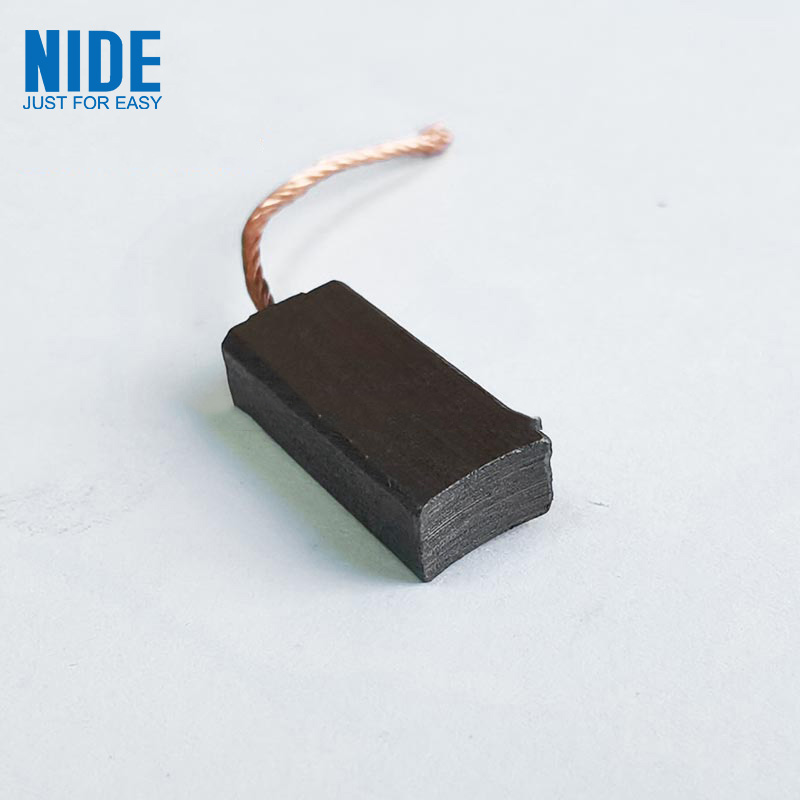

Grafitne ogljikove ščetke se večinoma pogosto uporabljajo v motorni opremi električnih orodij. Uporabljajo se za prenos signalov ali energije na fiksne in vrtljive dele nekaterih motorjev ali generatorjev. Oblika je pravokotna, kovinska žica pa je nameščena spomladi. Ogljikova ščetka je neke vrste drsni kontakt, zato jo je enostavno nositi in jo je treba redno menjati in čistiti.
Notranja struktura grafita pomaga, da imajo ogljikove ščetke električnega orodja dobro mazanje.
