Motor industrijske vodne črpalke KW toplotna zaščita

Motor industrijske vodne črpalke KW toplotna zaščita

1. Značilnosti toplotne zaščite

Toplotna zaščita serije KW je izdelek z značilnostmi zaznavanja temperature. Izdelek ima značilnosti napredne strukture, majhnosti, občutljivega delovanja, velike zmogljivosti električnega udara in dolge življenjske dobe.

Prevodnik: pokositrana bakrena žica, izolacijska plast je iz polietilenskega materiala, silikonskega materiala, z UL certificiranim vodnikom; .

Shell: PBT engineering plastic shell or metal shell with nickel and zinc alloy plating;

Material rokava: PET poliestrski izolacijski tulec ali tulec tipa PE, ki izpolnjuje zahteve glede zmogljivosti električnih naprav.

Življenjska doba: Življenjska doba izdelka ≥ 10.000-krat

2. Zmogljivost termične zaščite KW

Nazivni tok:	Napetost NAPETOST 12V-DC 24V-DC 120V-AC 250V-AC Tok TOK 12A 10A 8A 6A 5A
Delovna temperatura:	60°C-160°C, toleranca ±5°C.
Natezni preskus svinčene žice:	Svinčena žica termične zaščite mora vzdržati natezno silo, večjo ali enako 50 N za 1 minuto, ne da bi se zlomila ali zrahljala.
Izolacijska napetost:	a. Toplotna zaščita bi morala vzdržati AC660V, 50Hz izmenični tok med ožičenjem po toplotnem odklopu, preskus pa je trajal 1 minuto brez prebojnega preboja; b. Priključni vod toplotne zaščite in površina izolacijskega tulca ali površina toplotne zaščite lahko vzdržita AC1500V, 50Hz izmenični tok 1 minuto brez prebojnega preboja;
Izolacijska upornost:	V normalnih pogojih je izolacijska upornost med žico in izolacijskim tulcem nad 100MQ. (Uporabljen merilnik je merilnik izolacijske upornosti DC500V)
Kontaktni upor:	Kontaktna upornost termične zaščite ne sme biti večja od 50 mQ, ko so kontakti zaprti.
Preskus toplotne odpornosti:	Izdelek postavimo v okolje 150°C za 96 ur.
Test odpornosti na vlago:	Izdelek postavimo v okolje 40C in relativno vlažnost 95% za 48 ur.
Preskus toplotnega šoka:	Izdelek se izmenično postavlja pri 150 °C in -20 °C za 30 minut vsakega, za skupno 5 ciklov.
Antivibracijski test:	Izdelek lahko prenese amplitudo 1,5 mm, spremembo frekvence 10–55 HZ, obdobje spremembe skeniranja 3–5 minut in smeri vibracij X, Y, Z ter neprekinjeno vibracijo 2 uri v vsako smer.
Preizkus padca:	Izdelek lahko enkrat prosto pade z višine 200 mm.
Odpornost na stiskanje:	Izdelek potopite v zaprt rezervoar za olje, uporabite pritisk 2Mpa in ga pustite 24 ur.

3 KW toplotna zaščita Opombe:

3.1 Hitrost segrevanja zaznavanja delovne temperature je treba nadzorovati na 1 °C/1 min;

3.2 Zaščitna lupina ne sme vzdržati močnih udarcev in pritiska med uporabo.

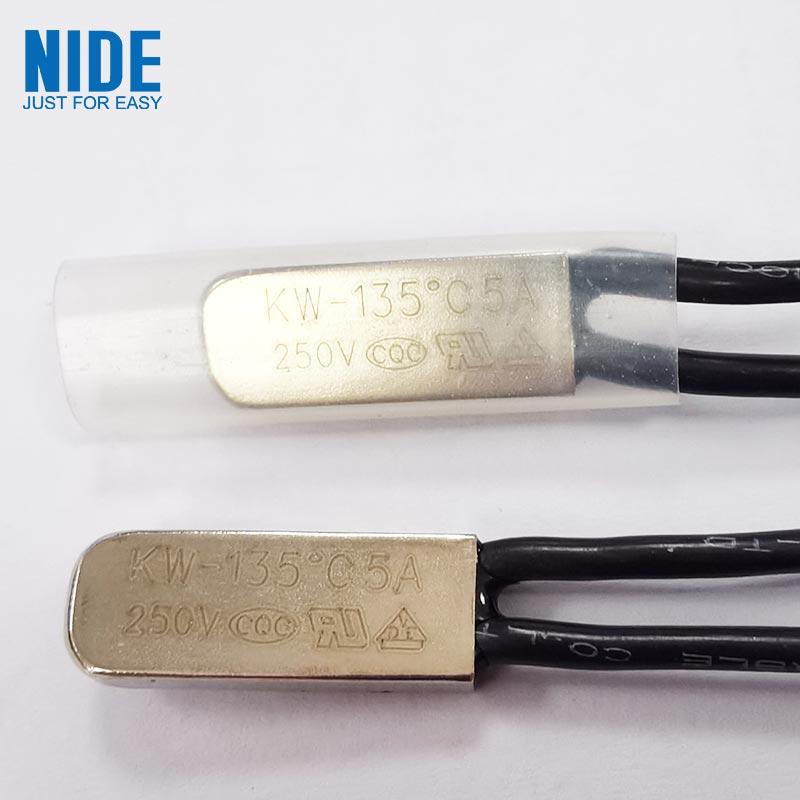

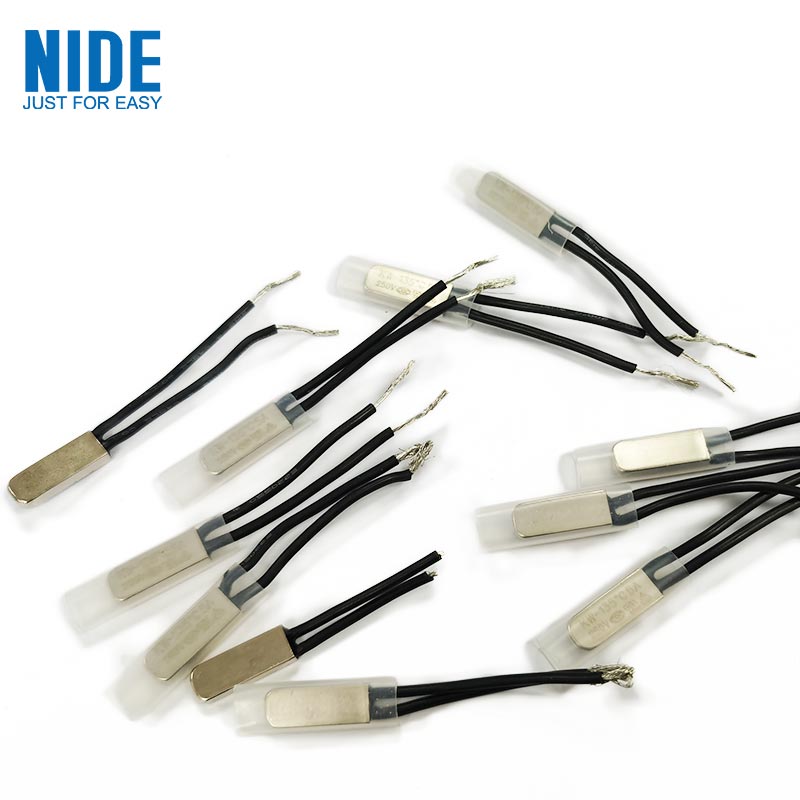

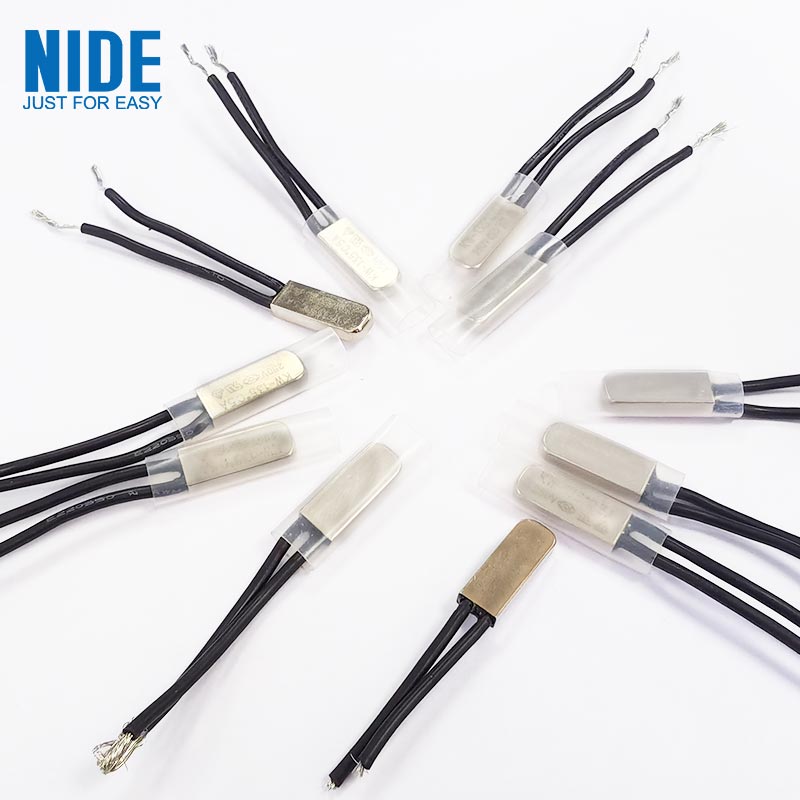

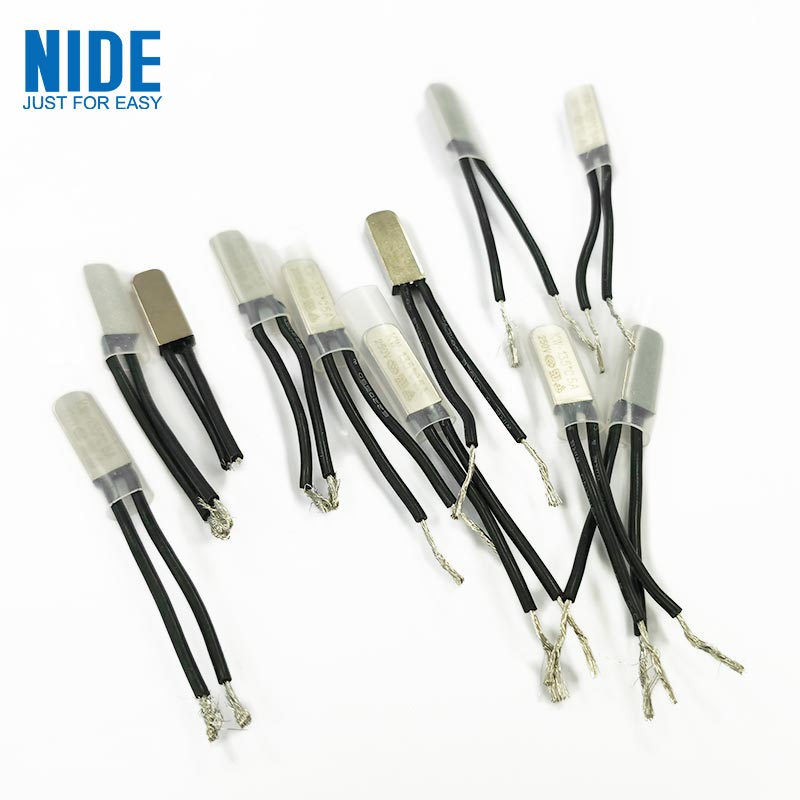

4. Zaslon s toplotno zaščito KW

Prilagojena toplotna zaščita:

1. Prilagojena svinčena žica: Prilagojeni material, dolžina in barva žice glede na potrebe stranke

2. Prilagojena kovinska lupina: Prilagodite lupine iz različnih materialov glede na potrebe strank, vključno s plastičnimi lupinami, železnimi lupinami, lupinami iz nerjavečega jekla in drugimi kovinskimi lupinami.

3. Prilagojeni toplotno skrčljivi tulec: Prilagodite različne termo skrčljive rokave iz poliestra, odporne na visoke temperature, glede na potrebe strank
