Glede na različne sloge komutatorja in različne notranje zasnove zaklepanja je komutator motorja Juicer Motor razdeljen na integralni komutator in ploščati komutator. Integralni komutator je valjast, bakren trak pa je vzporeden z luknjo. Zanj je značilna preprosta struktura in proizvodna učinkovitost. visoko. Obstajajo trije osnovni slogi integralnih komutatorjev: bakrene in sljude, oblikovane sljude in oblikovane lupine. Planarni komutator je videti kot ventilator, z bakrenimi palicami s prečnim prerezom ventilatorja, pravokotnim na luknjo.
Št. modela |
OD |
ID (mm) |
Skupna višina |
Dolžina segmenta |
Kavelj/dvižni premer |
Bar št. |
S-02001 |
37.5 |
φ13 |
24 |
20.5 |
38.5 |
32 |
S-03002 |
15.75 |
φ13 |
11.25 |
9.5 |
16 |
24 |
S-03003 |
24 |
φ9 |
17 |
14 |
25 |
24 |
S-03003B |
24.5 |
φ10 |
17.5 |
14 |
25.5 |
24 |
S-03003C |
24.5 |
φ10 |
17.5 |
14 |
25.5 |
24 |
S-02004 |
24 |
φ9 |
15 |
13 |
24.5 |
24 |
S-03004A |
23.2 |
φ9 |
15 |
13 |
24 |
24 |
S-03005 |
24 |
φ9 |
17 |
14 |
25 |
24 |
S-03005A |
24 |
φ9 |
17 |
14 |
25 |
24 |
S-03006 |
37.5 |
φ13 |
26 |
23 |
38.5 |
32 |
S-03007 |
25.5 |
φ10 |
17 |
14 |
26.5 |
24 |
S-03007B |
25.5 |
φ10 |
17 |
14 |
26.5 |
24 |
S-03008 |
23.5 |
φ9 |
14 |
12 |
24 |
24 |
S-03009 |
24 |
φ9 |
16.6 |
14 |
29 |
24 |
DZQD-RZ32-010 |
28.5 |
φ12 |
17.5 |
16 |
34.3 |
24 |
S-03011 |
23.5 |
φ9 |
17.5 |
14 |
28 |
24 |
DZQD-RZ32-012 |
23.5 |
φ10 |
18 |
16.4 |
28.5 |
24 |
S-03013 |
23 |
φ8 |
16 |
14 |
23.5 |
24 |
S-03014 |
28.5 |
φ11 |
20 |
17 |
29.5 |
24 |
S-03015 |
22.5 |
φ9 |
17.5 |
17.2 |
30 |
10 |
S-03016 |
28 |
φ14 |
20 |
19.2 |
36.8 |
12 |
S-03016A |
28 |
φ14.2 |
20 |
19.2 |
36.8 |
12 |
S-03017 |
28.5 |
φ9 |
17.5 |
15 |
29.5 |
24 |
S-03018 |
34.3 |
φ13 |
22 |
20.5 |
41.5 |
24 |
S-03019 |
24.5 |
φ10 |
17.5 |
14 |
25.5 |
24 |
S-03019A |
24.5 |
φ10 |
17.5 |
14 |
25.5 |
24 |
S-03020 |
28.5 |
φ11 |
17 |
14 |
29.5 |
24 |
S-03021 |
20.5 |
φ10 |
18 |
13.5 |
30.5 |
12 |
QZQC-RZ12-022 |
20.5 |
φ10 |
17.8 |
13.5 |
26 |
12 |
S-03024 |
40.4 |
φ13 |
24 |
20 |
42 |
50 |
S-03025 |
23.2 |
φ8 |
17.5 |
17 |
30 |
12 |
QZQC-RZ32-026 |
20.2 |
φ8 |
14.6 |
14.1 |
25 |
16 |
QZQC-RZ32-026A |
20.2 |
φ8 |
14.6 |
14.1 |
25.5 |
16 |
QZQC-RZ12-027 |
18.9 |
φ8 |
14.5 |
12.8 |
24 |
12 |
S-03028 |
15.5 |
φ7 |
11.4 |
11.7 |
20 |
9 |
S-03030 |
22.5 |
φ9.2 |
18 |
17.7 |
30.6 |
10 |
S-03031 |
22.5 |
φ12 |
21 |
20.5 |
30.5 |
10 |
S-03032 |
28.5 |
φ12 |
17.5 |
14.5 |
29.5 |
24 |
S-03033 |
30 |
φ10 |
20 |
17 |
35.5 |
24 |
S-03033A |
30 |
φ11 |
21 |
18 |
36 |
24 |
S-03033B |
30 |
φ11 |
21 |
18.5 |
36 |
24 |
S-03033C |
30 |
φ11 |
21 |
18.5 |
36 |
24 |
JZQC-RZ32-037 |
22 |
φ8 |
16 |
14.2 |
27 |
16 |
S-03038 |
35.4 |
φ14 |
42.5 |
38 |
48 |
23 |
S-03038A |
35.4 |
φ14 |
42.5 |
38 |
48 |
23 |
S-03044 |
22.5 |
φ10 |
17.5 |
17 |
28.5 |
10 |
S-03045 |
35.5 |
φ15.75 |
23.5 |
20 |
46 |
19 |
S-03046A |
37.5 |
φ14 |
42 |
38 |
49.5 |
23 |
S-03046B |
37.5 |
φ14 |
42 |
38 |
49.5 |
23 |
S-03047 |
45 |
φ15.5 |
50 |
44.4 |
62 |
21 |
S-03048 |
34 |
φ10.2 |
38.5 |
34.5 |
46.5 |
23 |
S-03050 |
15 |
φ5 |
16.5 |
15.5 |
20 |
12 |
Motorni komutator se pogosto uporablja v električnih orodjih, gospodinjskih aparatih, avtomobilih, motorjih motorjev in drugih področjih; kolektorski obroči, držala za ogljikove ščetke, plošče za ožičenje imajo različne specifikacije in modele.

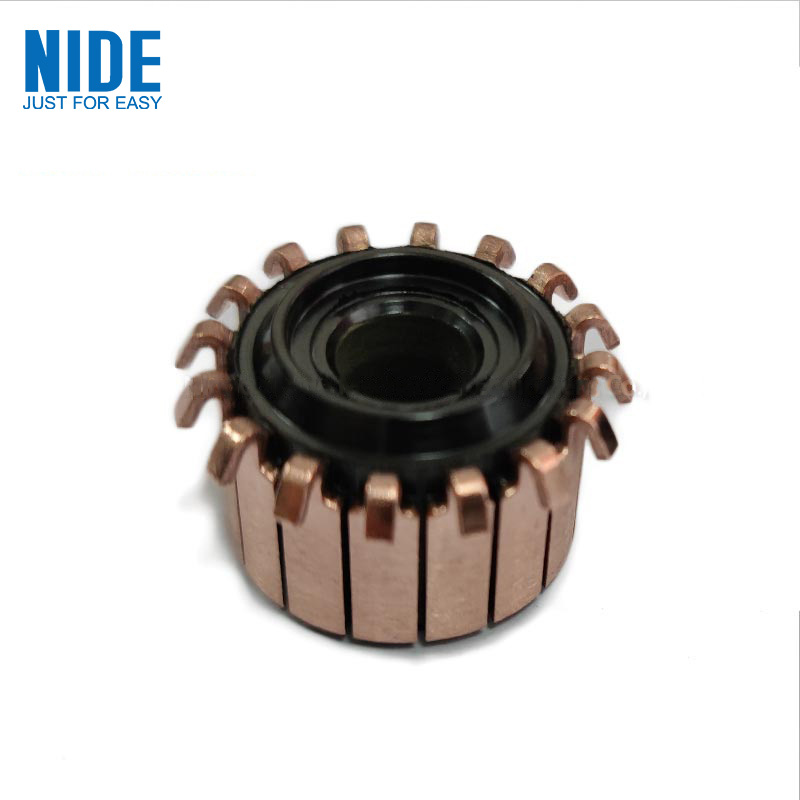

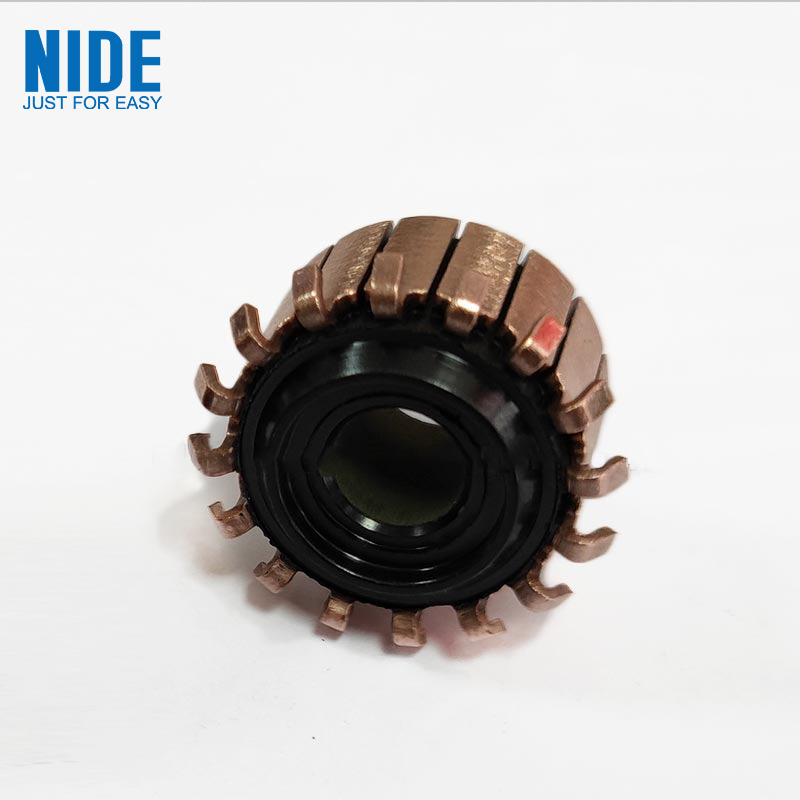

Komutator motorja sokovnika za gospodinjske aparate
